[컴퓨터구조] 논리 마이크로연산(Logic Microoperations), 쉬프트 마이크로연산(Shift Microoperations)

논리 마이크로연산(List of logic μoperation)

16r가지 논리 마이크로연산

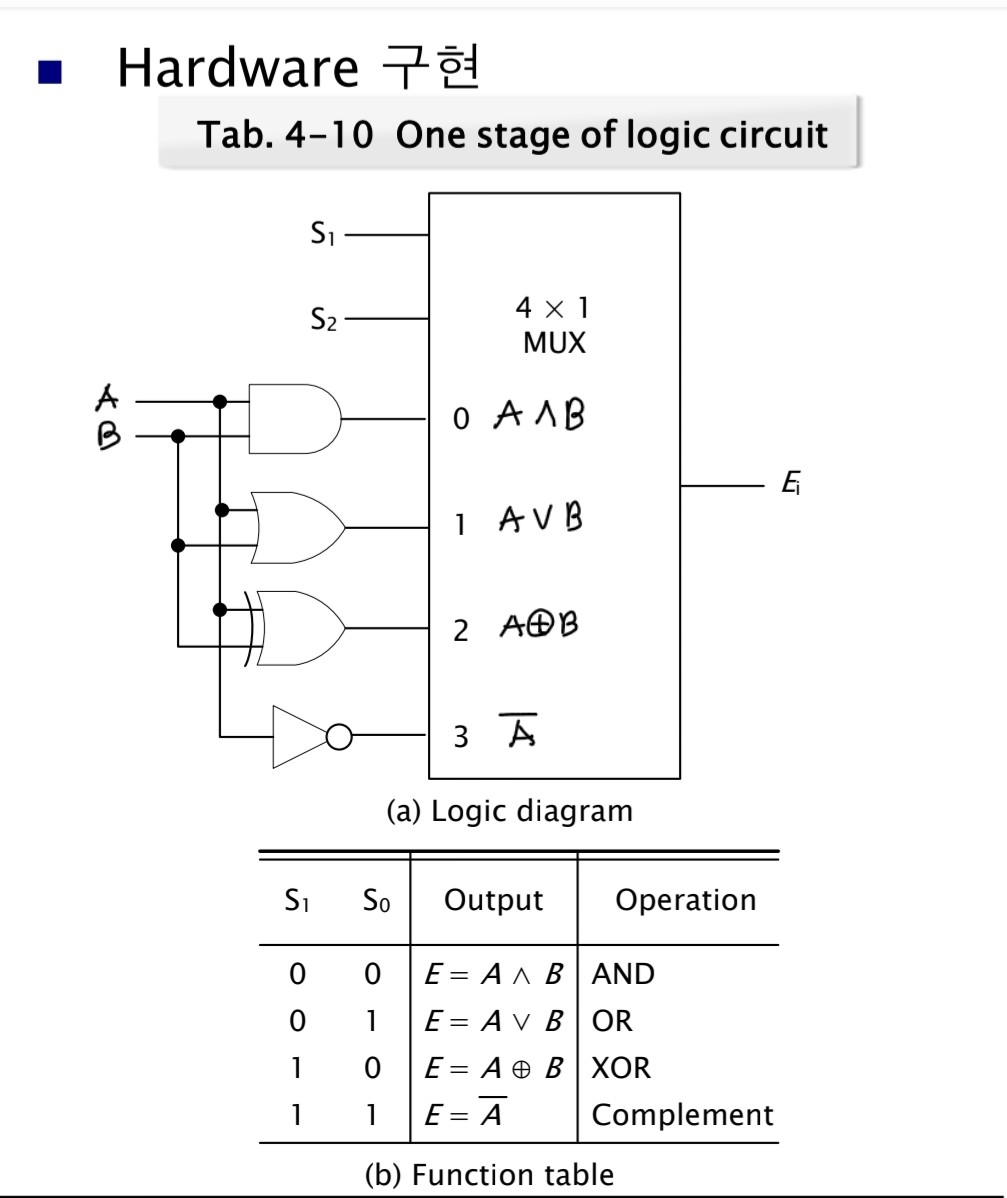

Hardware 구현

하드웨어 구현 그림

하드웨어 구현에 대한 설명

위의 하드웨어 구현은 논리회로의 한 단계만 구현한 것이다.

Fuction table에 맞게 Hardware를 구현하면 다음과 같다.

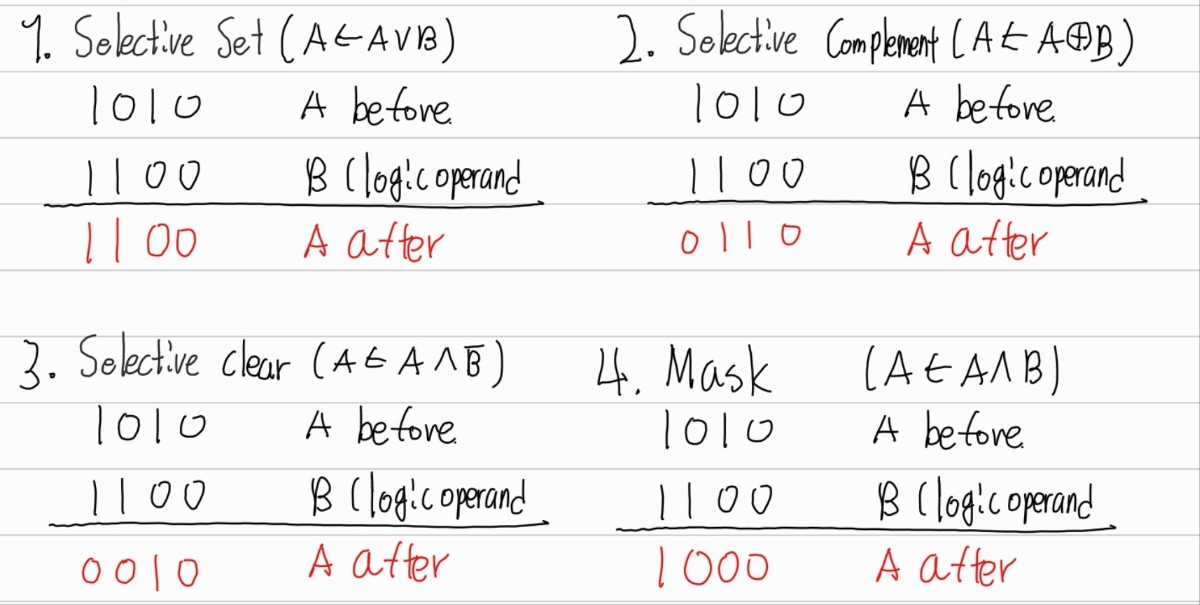

Applications

---

Shift Microoperaionsμ

Logical shift (end postition은 0으로 채워진다)

Shift μoperations
Symbolic designation	Description
R <- shl R	Shift-left register R
R <- shr R	Shift-right register R
R <- cil R	Circular Shift-left register R
R <- cir R	Circular Shift-right register R
R <- ashl R	Arithmetic shift-left R
R <- ashr R	Arithmetic shift-right R

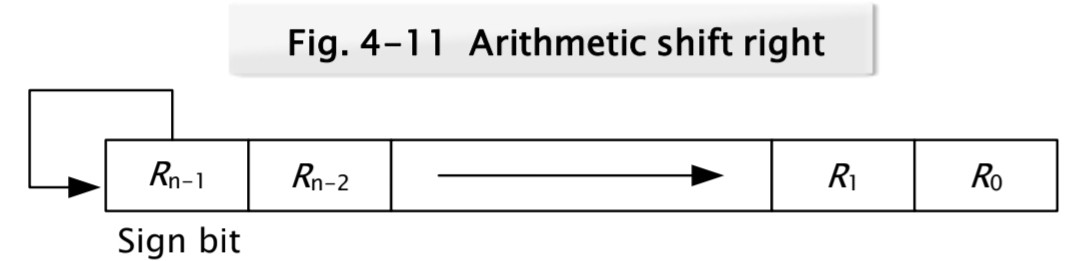

Arithmetic shift (sign bit은 shift되지 않는다)

* arithmetic shift-left 시에 overflow 탐지 V(s) = R(n-1) ^ R(n-2) {^=xor} ;

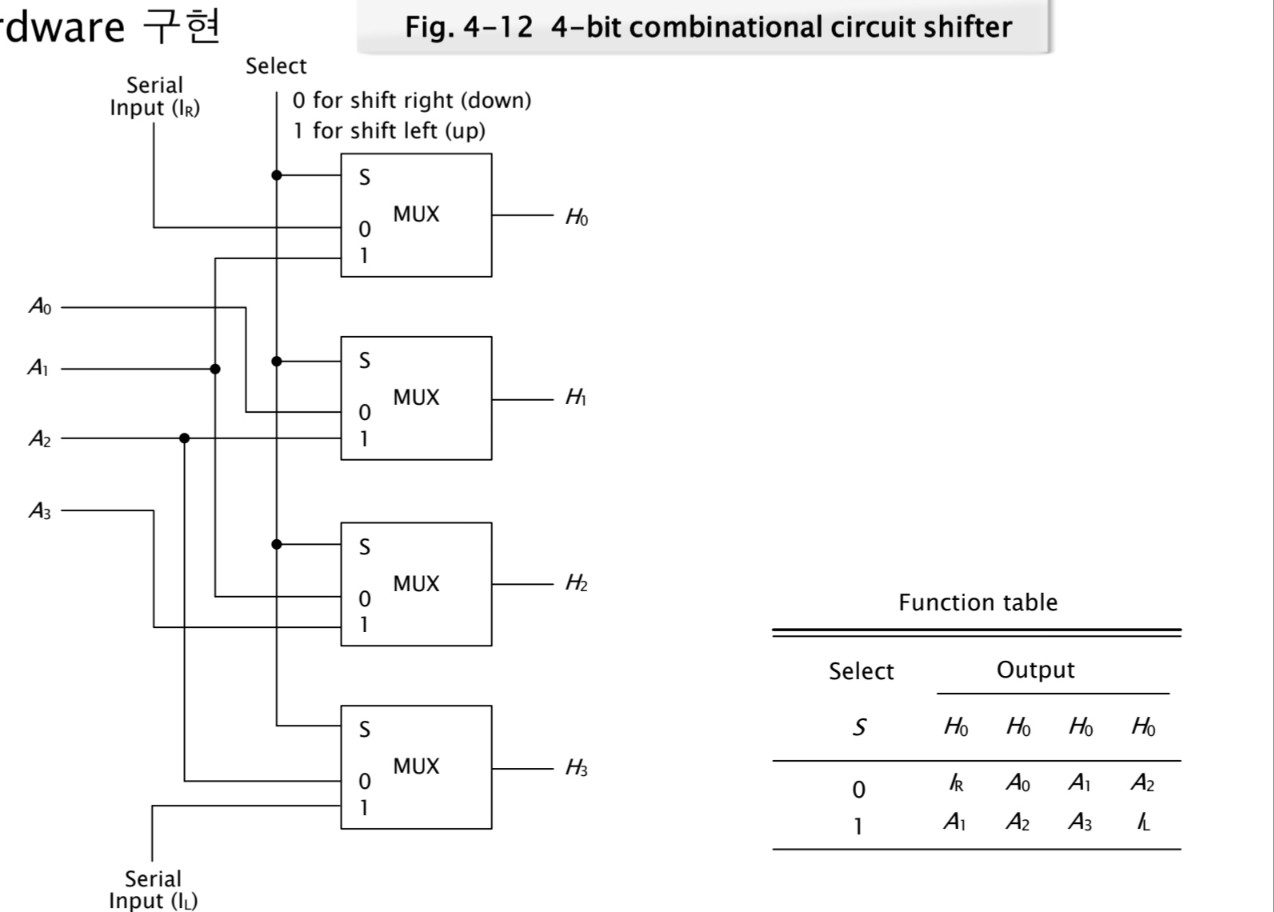

Hardware 구현

shift 연산 hardware 구현

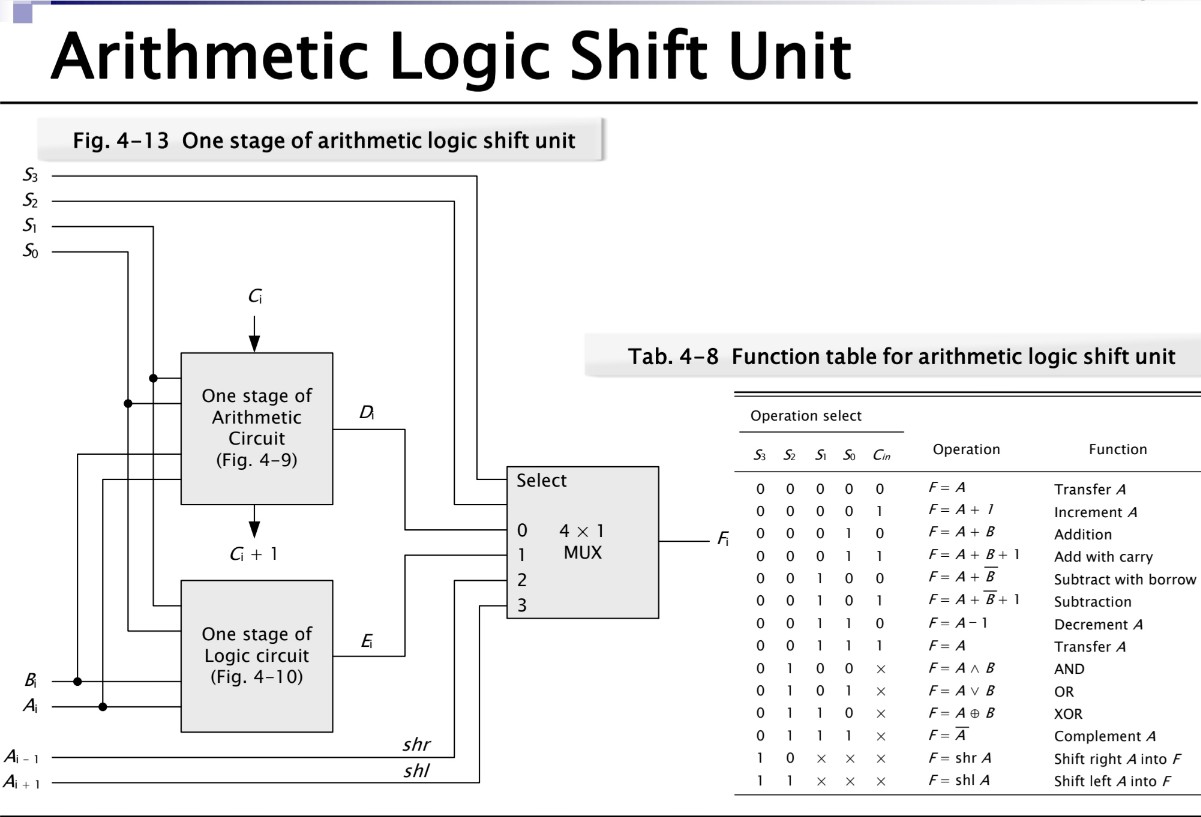

산술 논리 쉬프트 유닛(Arithmetic logic Shift Unit)

위의 그림을 잘 이해하려면 Arithmetic Circuit과 Logic Circuit을 보면서 대입해봐야한다.

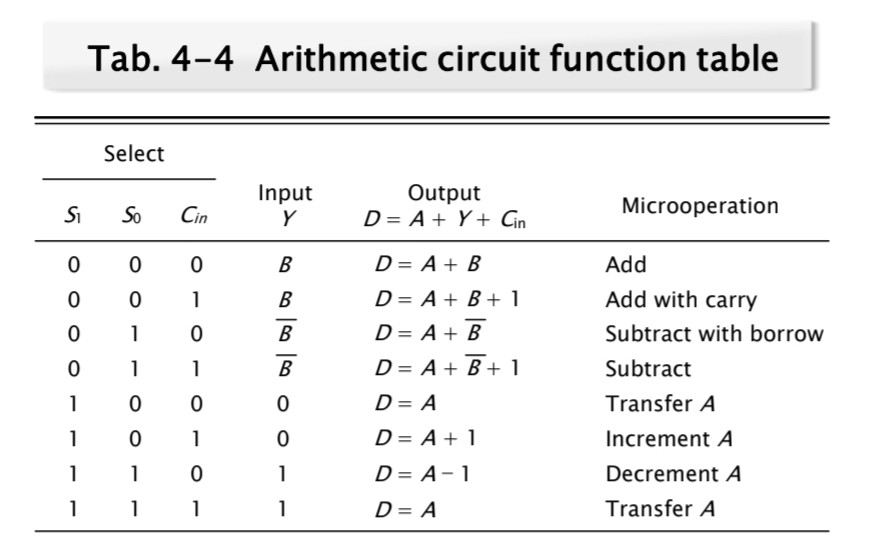

One stage of Arithmetic Circuit

https://youknow301.tistory.com/105

[컴퓨터구조] Arithmetic Microoperations(산술 마이크로연산)

One stage of Logic circuit
